JDR-F說明書

發布時間：

2018-03-21 10:02

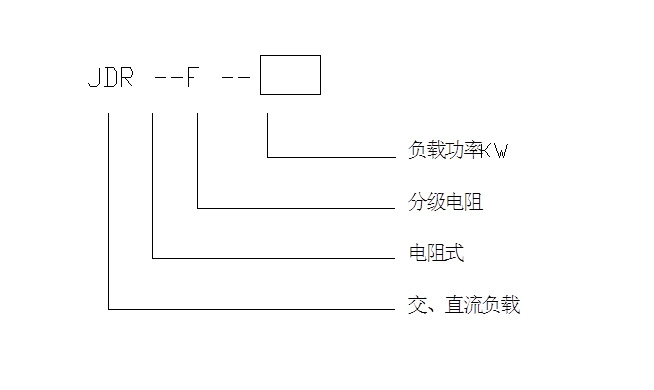

1．產品型號

2．用途

負載箱以電阻為負載，由于采用風冷卻；所以體積小功率大重量輕、使用方便、性能可靠、能長期運行等特點，可廣泛用于科學試驗、電器產品，如發電機、逆變器，自動調壓器等。作為負載之用。

3．使用條件

3．1壞境溫度

a．最高氣溫 +40℃

b．最高日平均氣溫 +30℃

c．最高年平均氣溫 +20℃

d．最低氣溫 -20℃

4．技術規格

<可按用戶需要制作>

電壓	三相總功率	每相參數		備注
AC380V三相四線制（相電壓220V）	157.95KW	每相功率0.01KW/52.65KW以0.01KW步進	0.01KW	用空氣開關逐個切換
			0.02KW
			0.04KW
			0.08KW
			0.1KW
			0.2KW
			0.4KW
			0.8KW
			1KW
			2KW
			4KW×2檔
			8KW×2檔

3．2海拔高度：

負載箱安裝地點，海拔高度不超過1000米

3．3 空氣相對濕度：

最濕月的日平均相對濕度為90%，同時該月的平均氣溫為25℃。

3．4 安裝場所無嚴重影響負載箱絕緣的氣體、蒸汽、化學性沉積、粉塵、污垢及其他爆炸性和侵蝕性介質。

3．5 安裝場所無嚴重的振動和顛簸。

3．6 戶內使用（戶外使用必須搭好防雨棚）負載放置在室內，并安裝恰當?shù)呐艢怙L(fēng)道。

5．基本原理與主要結構尺寸。

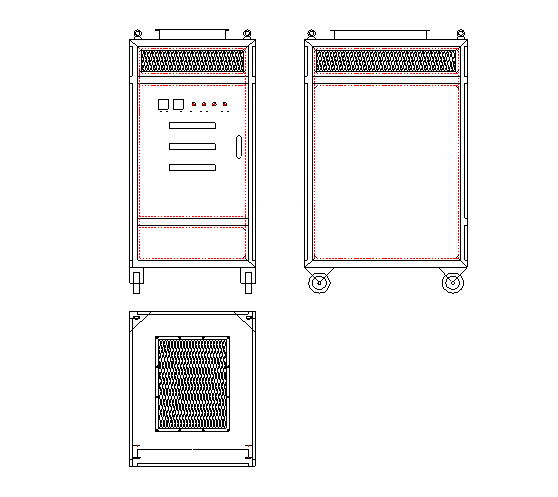

5．1 外形尺寸

5．2 基本原理

各相電阻器（功率元件）安裝于電阻內腔內，電阻器內腔為四面不透風的長方形的管道直通上部排氣口，排氣口有法蘭，可由用戶自制通風管道通于室外。內腔下部有一個風機，風由外殼上部的進氣孔中進入，帶走內腔四周散發的熱量，再由下面風機吸入內腔內冷卻電阻器，然后由出氣口排出，所以有效地降低了負載箱外部溫度，室內溫度也不會升高。排氣口有一個網罩，如室內裝通風管道時可拆除，如放置室外網罩不用卸下，只要做雨篷即可工作。

6．安裝使用與維護：

6．1 新安裝或長期不用的負載箱，運行前必須用500V兆歐表，測量進線銅排（A.B.C.三相）與PE間的絕緣電阻值應不低于2MΩ才可安全使用（每個電阻器與PE為>2mΩ）

6．2 控制電壓必須與負載箱控制電壓相符。

6．3 負載箱必須有良好接地，PE為接地端，必須可靠接地確保安全。

6．4 負載箱正面下部為接線窗，接好線后必須把窗門關上，不能漏風。影響外殼散熱效果。

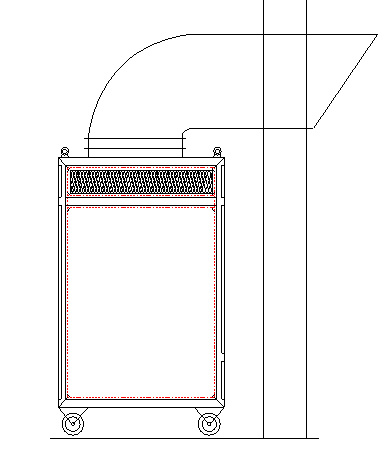

6．5 安裝排氣管道時，法蘭連接處必須加上石棉墊，不讓熱氣泄漏。

6．6 負載箱，正面有一個電流表，可分別監視A.B.C三相工作電流。一個電壓表分別監視三相相電壓。黃、綠、紅三個指示燈分別監視A.B.C三相被測電壓。蘭色指示燈是監視控制電壓（電壓為220VAC或三相380V）并作風機開關之用。A.B.C三路組合開關作切換功率之用。

6．7 操作要點:

a. 開機前檢查三組功率開關必須全在關位置。

b. 　A.B.C（黃.綠.紅）電源燈亮

c. 控制電源燈點亮

d. 必須先開風機，風機旋轉同事數字電壓表和電流表均點亮，然后再可開功率切換開關。

e. 當試驗結束時，應前先應把負荷開關切斷，風機必須再旋轉5-10分鐘后，待電阻冷卻后再行關閉

7．安全及建議

7．1 由于負載箱是功率器件，在大功率情況下排氣通道絕不能用手觸碰，以免灼傷皮膚，室內段最好用石棉網包裹，可降低室內溫升。

7．2 在全負載長時工作情況下最好采用三相380VAC控制電壓，以增大排氣扇的風量。

方法如下：a. 拆去220V控制電壓線。

b. 用一根三相四線制的電源線接至a.b.c.N的接線端。

c. 把風機線由接線端子x3移至x2即可，并注意風機轉向。
