交流三相三線制的輸配電系統，其中性點不接地或經高阻抗接地的方式，具有其他方式無法比擬的優點。在這種系統中，單相接地, 盡管它不破壞系統的對稱運行，但由于非故障相對地電壓升高√3倍，如不及時處理，極易發展為兩相接地短路。為要迅速消除單相接地故障，關鍵在于需有正確檢測單相接地故障回路的保護裝置。

二．使用范圍

JDZ(GRB)系列接地信號裝置適用于10KV及以下交流三相三線制中性點不接地或經高阻抗接地的電力網中，作為檢測接地故障用。

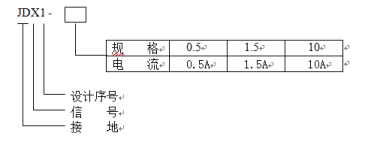

三.  型號、技術性能及規格

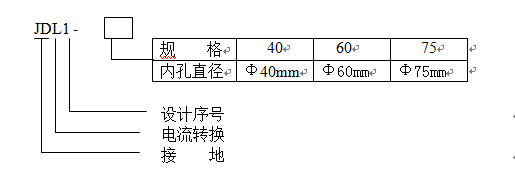

1.接地電流轉換器（用戶如需特殊規格，可另行設計制造）

2.JDL1轉換器不但有內徑大小區分，而且與JDX1的各種保護指示器相互匹配使用。

3.接地保護器（用戶如需特殊規格，可另行設計制造）

4.接地電流0.5A動作顯示的接地保護器（JDX1—0.5）為外電源式，繼電特性好，靈敏度高，也可根據用戶需要提供0.1A顯示的接地保護器。接地電流1.5A動作顯示的接地保護器（JDX1—1.5）為自電源式，靈敏度較低，一般在1A時指示燈微亮，1.5A時指示燈全亮。接地電流10A動作的接地保護器（JDX1—10），亦為自電源式，當接地電流在1.5A以上時接地指示燈亮，接地電流大于10A時保護器中的微型繼電器動作，保護器可提供一付動合（常開接點）接點。

  5．JDX1-0.5型接地保護器配套提供交流3.5V外電源裝置,外電源可由380V或220V供電,允許電壓偏差為額定電壓的±15%,容量能滿足30套保護器使用．

四．動作原理和使用說明

JDX1型接地指示器由電子線路、發光二極管和微型繼電器組成. 接地電流經接地轉換器產生的電壓信號,驅動電子線路中的開關電路,而后由外電源點亮指示燈,即外電源式.對于自電源式,則直接利用自身的接地電流來點亮指示燈,以及驅動微型繼電器. 微型繼電器的接點容量,可接通和斷開直流220V的DZ10或DZJ200系列等中間繼電器的線圈,以滿足接地電流大于10A時動作與跳閘的需要. 自電源式一般在3～10KV配電系統比較適用，因為3～10KV系統的中性點均為不接地或經高電阻接地,當發生單相接地時, 接地電流都在5A以上,因此采用1.5A的接地保護器已有足夠的靈敏度.對于電容電流算術和大于1.5A的遠距離(6KV電壓級距離在1.5Km以上)供電回路,為避免在區外接地時發生誤顯示,應采用大于1.5A的接地指示器,除本產品列出的標準動作值外,也可按用戶要求提供任意動作值的產品. 對于接地電流受運行方式的變化或今后供電范圍的擴大,有可能超過10A的3～10KV網絡,宜采用帶有跳閘接點的JDX1—10型接地保護器，以便實現單相接地時即可發信又可跳閘的雙重功能。

外電源式一般在380V配電系統比較適用，往往在相與地之間掛接日常生活用電器具，如果要能檢測出每個配電回路的相線上接有220V用電器具，則必須提高保護裝置的靈敏度，采用0.5A外電源式的接地保護器是合適的，它可以檢測出相對地之間掛接有120W以上的用電器具。此外，380V配電系統的對地電容電流也小，這在客觀上也要求采用靈敏度較高的接地保護裝置。

接地保護裝置的安裝接線見圖1。外電源式除裝有指示燈外，還有自檢按鈕。當裝置處于完好狀態時，按下按鈕，指示燈發亮。

當每一供電線路中發生單相接地時，接地電流轉換器將該供電線路中的接地電流轉換為電壓量，加到接地保護器上，指示燈發亮。以顯示該線路中發生單相接地。當接地故障消失后，接地保護裝置自行復歸，指示燈熄滅。

五． 外型及安裝尺寸

外型及安裝尺寸見圖2、圖3、



六． 定貨須知

1.地保護裝置（包括接地電流轉換器與接地保護器）的型號、規格及數量。

2.如需標準規格外的產品，應注明接地電流的動作值。
