JDR中性點接地電阻箱說明書
發布時間：
2018-03-21 10:02
產品概述:
交流三相三線制的35KV以下供電網絡中，為了防止和減小因突發性單相接地、間隙性弧光接地、系統操作及系統諧振等引起的過電壓，在供電網絡的中性點，采用電阻接地的方式，是最有效的方法。消除了對發電機、變壓器及其它用電設備的過電壓危害，并提高了接地保護的靈敏度，可在短時間內有選擇地自動切除接地故障線路等。
本公司為了適應發展需要，專門為電力系統研制出各種規格的中性點接地電阻箱，產品質量高、外形美觀，通風散熱好，具有防濺、防潮等特點。以滿足廣大用戶需求。
一.產品使用環境條件
1. 海拔高度不超過2000 m
2. 環境溫度：-40°C～+50°C
3. 相對濕度：環境濕度20±5°C時，可達到90%
4. 安裝場所：戶內戶外
產品技術性能
1. 中性點額定接地電阻
Re=(Ue/ ×Ie)×10³
Re：中性點接地電阻(Ω)
Ue：電網額定電壓(35 KV、22 KV、10 KV、6.3 KV、0.4 KV)
Ue：中性點額定電流(A)
2. 電阻器最高承受電壓為1.15倍Ue/ KV
3. 電阻誤差 ≤ ±5% (環境溫度20±5°C)
4. 電阻溫升 ≤ 380°C
5. 耐受接地電流時間： 10A及以下允許長期運行
10～400A及以上為10 S
6. 絕緣水平：工頻耐壓 35KV級 42 KV / min
22KV級 42 KV / min
10KV級 42 KV / min
6.3KV級 32 KV / min
0.4KV級 3 KV / min
7. 箱體防護等級：室內 IP30
室外 IP54
8. 根據用戶需要，箱內可提供采集接地電流的線性信號，取樣信號可為：
電流 0～5 A ，電壓 0～100 V
9. 中壓電阻箱進線可分為：上進下出、下進下出、側進下出等多種方式。
10. 材質：鎳鉻合金Ni80Cr20
產品適應范圍
1. 0.4～35KV 以內電纜電路為主的城市配電網
2. 電廠、電站、機場、港口、地鐵、大型工礦企業等電力配電網系統
3. 發電廠配電系統
4. 大型發電機的中性點接地電阻
產品執行標準
DL/T620-1997 交流電氣裝置的過電壓保護及絕緣配合
DL/T780-2001 配電系統中性點接地電阻器
GB/T16927-1997 高電壓試驗技術
GB/11.1-1997 高壓輸變電設備的絕緣配合
GB4208-93 外殼防護等級
IEEE32-1972 中性點接地裝置的技術、術語和試驗
GB6450 干式電力變壓器

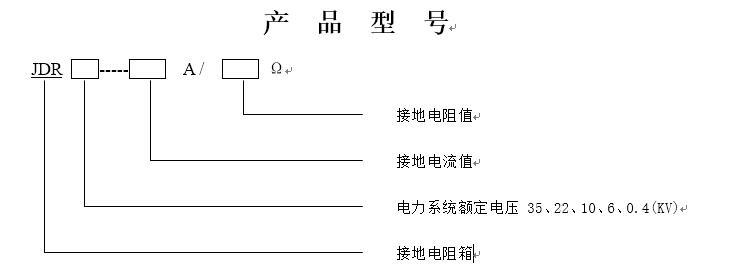

產品規格
以額定接地電流（A） / 額定接地電阻（Ω） 可在以下范圍內用戶根據需要選取；
1. 35KV電網
400～2000A/50～10Ω
2. 22KV電網
400～1000A/31.7～12.7Ω
3. 10KV電網
6～1000A/962～5.77Ω
4. 6.3KV電網
6～1000A/577～3.46Ω
5. 0.4KV電網
3.5～10A/63～22Ω
