產 品 概 述

SJZ系列三相380/220伏大容量電壓自動分級補償裝置（以下簡稱調壓器），是采用新設計理念。它采用分級補償調壓技術，當測得電壓有偏移時，調壓器通過接觸器群改變一次繞組的連接方式，從而提供不同的補償電壓，加入到供電回路。使輸出電壓保持在額定范圍內。

本系列產品功能完善、品質優良，與同類產品相比，具有體積小、重量輕，無碳刷、無伺服電機、無機械傳動等優點。本裝置可與變壓器聯用，也可在遠端供電場所分散使用。對電網和負載的適應性特強，能在各種不同性質的負載情況下可靠地連續的工作。自動調壓響應特快，調壓過程中無斷電間隙，且效率高、容量大，使用壽命長，達到長期免維護連續工作的要求。使用本裝置后，可使電壓保持在額定電壓的±2.5%以內，可使用電器的電耗減少10%以上，而調壓器的本身電耗不到1%，所以本產品有明顯的節能意義。

 本產品廣泛適用于一切需要電壓穩定的場所，如發電廠、國防、科研、醫院、郵電、高層建筑、鐵路、工礦企業及賓館照明等部門使用。

使 用 條 件

1、 電壓自動調壓器應在戶內使用。

2、 環境溫度-25℃～55℃。

3、 海撥高度不超過2000米。

4、 相對濕度不超過90%。

5、 安裝場所無嚴重影響調壓裝置絕緣的氣體、蒸汽、化學性物質，無強烈振動。

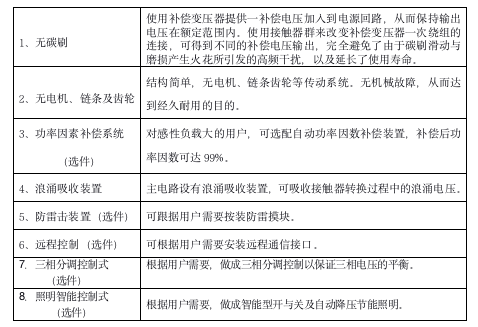

設 計 特 點

與成套配電柜配套設計時，可采用以下兩種設計方案：

型 號 規 格

主電路方框圖

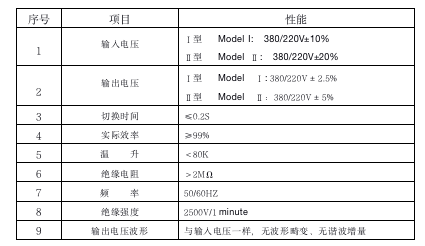

產 品 性 能

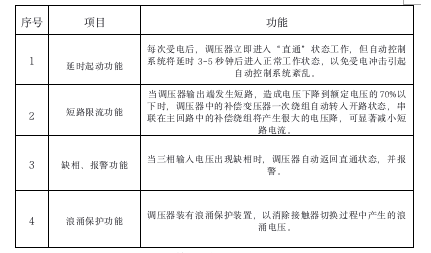

主 要 功 能

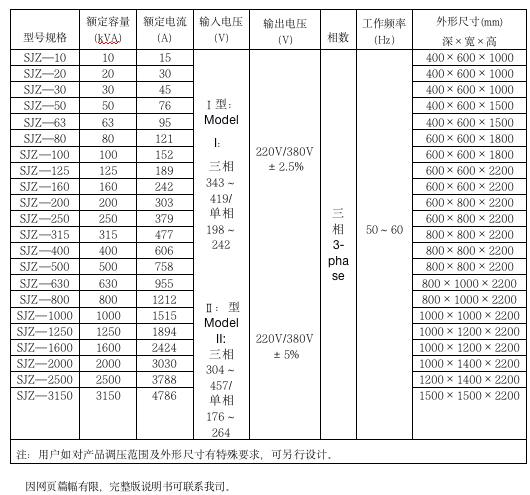

規格及外形
