電磁耦合勵磁調速器

一，基本原理：

調速裝置由兩個內外同心的旋轉體組成∶內部旋轉體上裝有導磁材料構成的磁極和勵磁繞組，在勵磁繞組中通以直流電后，沿旋轉體的圓周產生N、S相間分布的磁極，簡稱磁轉子；外部旋轉體上裝有復合在導磁材料上的銅導體，簡稱銅轉子。磁轉子上產生磁力線穿過空間隙和銅轉子上的銅導體，并在導磁材料中構成磁回路。為了減小銅轉子的導磁材料中的渦流損耗，銅轉子的導磁材料采用硅鋼片為優。為了減小勵磁功率，兩個旋轉體間的間隙愈小愈好，只要能夠形成相對轉動即可。一個旋轉體的轉軸與產生主動力矩的轉軸（一般為三相異步電動機）相連，簡稱主動軸；另一個旋轉體的轉軸與被拖動機械的轉軸相連，簡稱從動軸。在勵磁繞組通電情況下,當兩個旋轉體產生相對運動時，銅轉子中將產生感應電流，該電流在磁場力的作用下，將阻止該相對運動的產生。也即將主動軸上的力矩，通過電磁力的作用傳輸?shù)綇膭虞S上。根據電磁感應定律和安培定律，傳輸力矩M的大小具有如下關系：

M=k（n1- n2）B2L2r2

式中：B為氣隙磁通密度，L為銅轉子長度，r為銅轉子半徑，

n1為主動軸的轉速，n2從動軸的轉速，k為比例常數。

我們知道磁通密度B是隨著勵磁電流的大小而變化的，而改變勵磁電流的大小是很簡單易行的。因此，磁通密度B可以很方便地從零變化到最大值。若輸出力矩不變，改變磁通密度B可使從動轉軸的轉速n2由0~ n1間變化。若要維持被拖動機械轉速 n2不變，則改變磁通密度B可使傳輸力矩M隨被拖動機械的阻力矩變化而變化，也就是說輸出功率不斷變化時，改變B可使被拖動機械保持恒定的轉速運轉。

二，主要特點

本裝置的最大優點是傳輸效率高，在全速運轉時，本裝置的效率與變頻調速、永磁調速相近。但在半速運轉時，傳輸力矩M為1/2，磁通密度B的平方為1/4，勵磁損耗為勵磁電流的平方，勵磁損耗只有全速運轉時的1/16，比上述兩種調速技術的效率要高。所以具有很大的節能意義。

本裝置與變頻調速裝置相比，具有以下優點：

1. 設計壽命比變頻調速要長得多；

2. 運行可靠性高，本裝備很少維修；

3. 對電網無諧波污染，變頻裝置會引起較大的諧波污染。諧波分量會引起電網中的電動機產生附加發熱和損耗，諧波超過一定標準后，電網管理部門規定要加裝消諧裝置；

4. 本裝置的電動機與被拖動機械之間沒有剛性連接，故機械震動比較??；

5. 生產成本低于變頻調速。

本裝置與電磁調速電動機相比，主要是大大提高了效率。電磁調速電動機的效率只有80%。造成效率低的原因是鐵質圓筒（外部旋轉體）中渦流損耗太大，制造容量只能在100kW以下，目前已經基本停止生產。本裝置的制造容量將不再受到限制，空冷的可做到3000kW，甚至更大。

本裝置與永磁調速電動機相比，主要是調節方便。永磁調速器是在帶載情況下，以調節永磁體和銅導體之間的氣隙來改變磁通密度B。隨著負載不定的變化，氣隙調節機構也在不定地運動，造成機械磨損和能量損耗；其次是隨著時間的推移，永磁體的性能要發生變化，影響輸出功率。另外，在帶有強磁場情況下，進行機構裝配，對環境條件要求較高。

在現代生產和生活中，使用電力拖動的機械都離不開交流異步電動機，這種電機具有經濟、可靠、高效的優點。但就是不能調速，或者說調速難度大、范圍小、效率低。長期以來，能源浪費的情況十分嚴重。由于設計和配套上余量考慮，現存的電機輸出都高于實際需要10%以上 (流量或風量的余量)，有些甚至達到30%，為滿足實際工況要求，歷來是在電機負載端（風機, 水泵）采用閥門或者風門對流量或壓力進行調節，這種調節方式產生以下不良后果：

1．高能耗，閥門或風門調整流量或壓力，使得管損嚴重、系統效率低，造成能源的浪費；

2．系統安全穩定性差，當流量降低，閥門開度減小時，風機或水泵運轉在效率差、磨損高的位置上，長期的部分閥門開度，加速閥體自身磨損，導致閥門控制特性變差，系統設備壽命縮短，且維護量大。

三，應用領域

本裝置專門用于鼠籠型電動機拖動的機械，而被拖動機械要求速度有較大變化的場合，本裝置裝于電動機和被拖動機械之間。

四，型號說明

CWTS——6400H（F）

CW---磁耦合，TS---調速，6400---最大傳輸力矩，H---同電機合為一體，F(xiàn)---獨立安裝。

五，產品規格

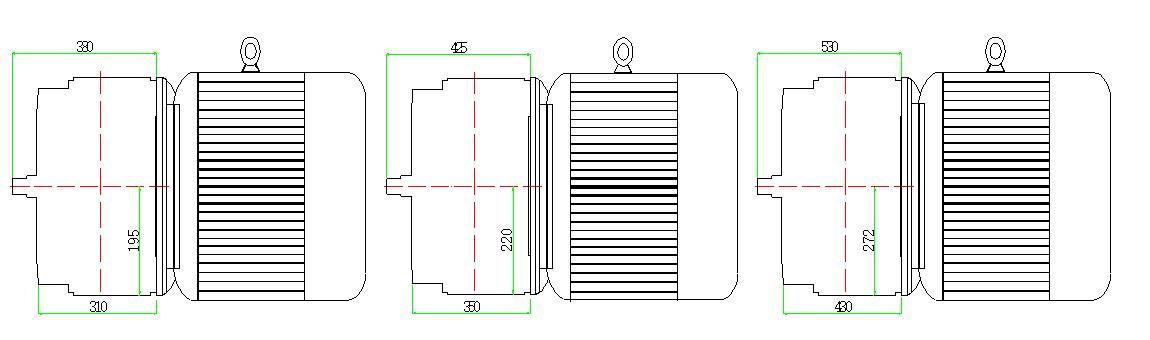

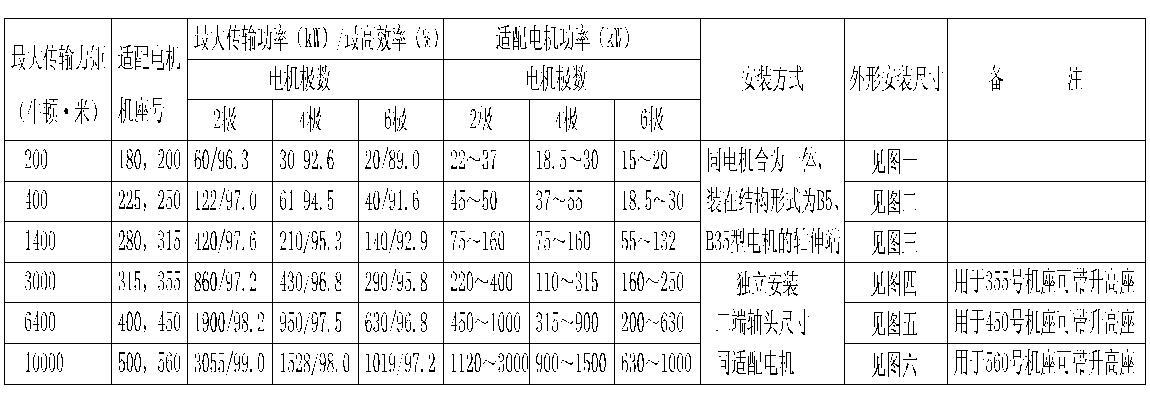

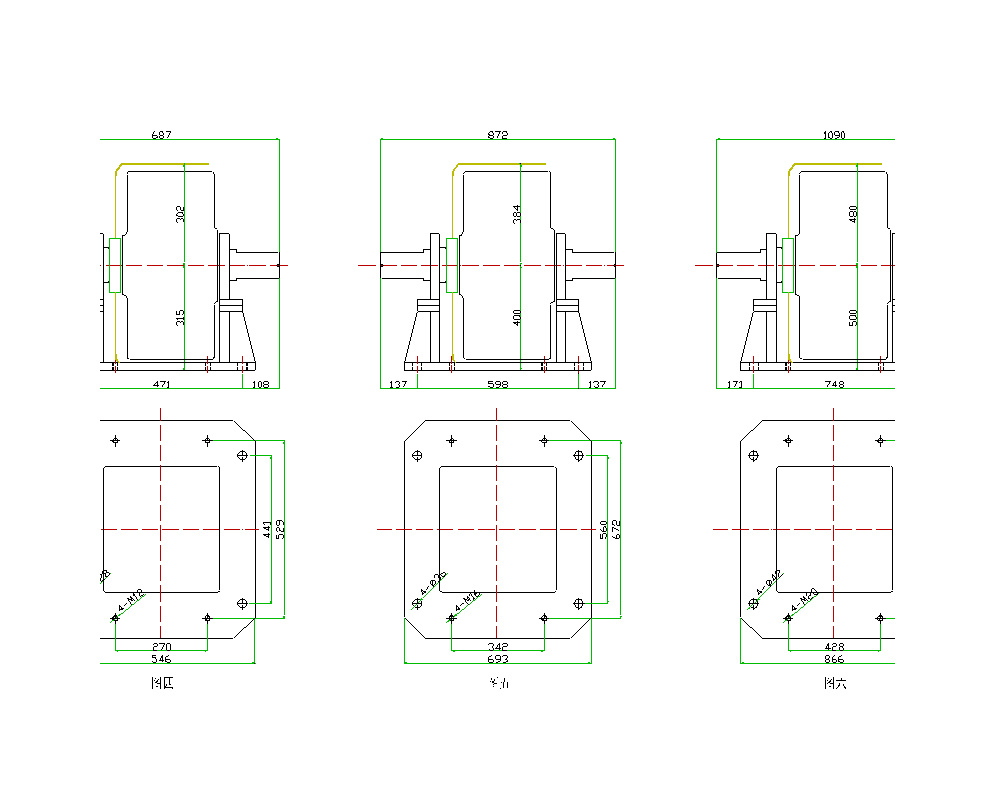

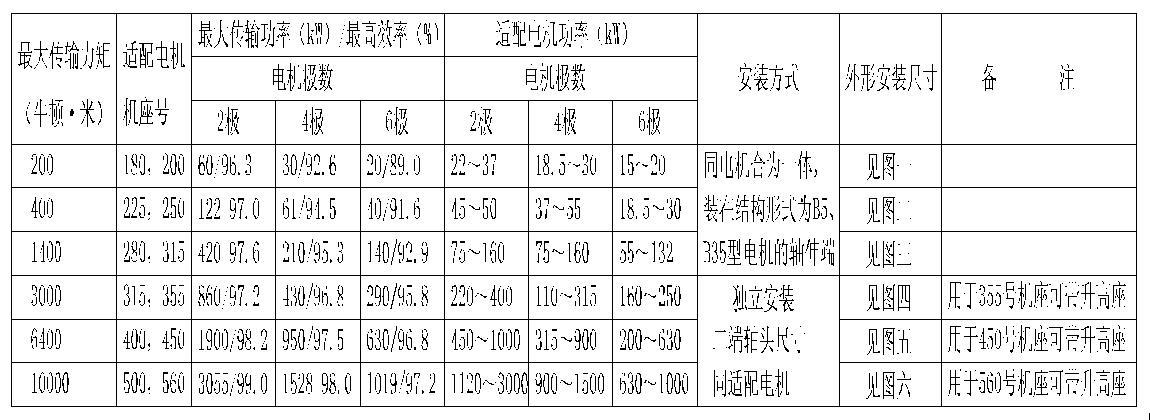

本裝置的基本功能是將主動軸上的力矩，通過電磁力的作用傳輸?shù)綇膭虞S上。所以產品規格以最大傳輸力矩來分檔，結合鼠籠型電動機的機座號，產品規格如下：
