高壓開關柜說明書

發布時間：

2018-01-22 10:38

一、概述

上海鑫揚電器有限公司生產的GFYH-12型戶內金屬全封閉式高壓柜，系三相交流50Hz的戶內成套裝置，專門為發電機出口支接電壓互感器用，一般布置于地位受限制的發電機出線小室內。本柜能滿足GB3906、DL404、IEC-298等標準要求。

二、使用環境條件

（1）周圍空氣溫度：上限+40℃ 、下限-10℃

（2）海拔：1000m

（3）濕度：相對濕度：日平均值不大于95%,月平均值不大于90%。

水蒸汽壓力：日平均值不大于2.2kpa。

月平均值不大于1.8kpa，當溫度驟降時可能出現凝露，伴隨污穢，本產品適用于以下比正常條件更嚴酷的兩種環境條件。

（a）凝露不頻繁（每月平均不超過兩次）有輕度污穢。

（b）一般不出現凝露（每年平均不超過兩次）有較嚴重污穢。

（4）沒有火災、爆炸危險及嚴重污穢足以腐蝕金屬和破壞絕緣的氣體等惡劣場所。

（5）沒有劇烈震動、顛簸及垂直傾斜度不超過8°的場所。

注：*允許在-30℃時儲運。

*當海拔超過1000m的地區，按JB/Z102《高壓電器使用海拔地區的技術要求》處理，當海拔不超過2000m時，低壓輔助設備不需要采取任何措施。

*當實際使用條件與上述不同時，應由用戶和制造廠雙方協商。

三、技術參數

1．開關柜技術參數

項目單位數據

額定

絕緣水平額定電壓 kV 3.6 7.2 12

1min工頻耐壓 kV 24 32 42

雷電沖擊耐壓（全波） kV 40 60 75

額定頻率 Hz 50

額定電流 A 400

額定峰值耐受電流 kA 100、125

防護等級 外殼IP4X、隔板為IP2X

2．電壓互感器的技術參數

按用戶訂貨合同中確定的參數提供。

四、開關柜結構說明

開關柜柜體的外殼采用敷鋁鋅板栓接而成，開關柜外殼防護等級達IP4X。開關柜可靠墻安裝，正面有可打開的門，當隔離開關打開后，可進入維修隔離室更換高壓熔斷器、電壓互感器。門上配簡單且有效的閉鎖，能防止誤操作，確保檢修安全。

1．外殼與隔板

開關柜的外殼采用優質進口敷鋁鋅板經數控機床加工彎折之后栓接而成，因此裝配好的開關柜能保持尺寸上的統一性。它具有很強的抗腐蝕與抗氧化作用，并具有比同等鋼板高的機械強度。

2．開關柜內的隔室

母線及隔離開關室：

母線可從一個開關柜貫穿至另一開關柜，隔離開關打開后，母線及隔離開關的靜觸頭仍處于帶電狀態，所以設置檢修隔板。

檢修隔離室：當隔離開關打開后，檢修室內的熔斷器及電壓互感器處于無電狀態，可進行安全維修。

3．接地裝置

在柜內單獨設立有8×40mm的接地銅排，此排能貫穿相鄰柜，并與柜體良好接觸，此接地排供直接接地之元器件使用，同時由于整個柜體用敷鋁鋅鋼板相拼聯，這樣使整個柜體都處在良好接地狀態之中，確保運行操作人員觸及柜體時的安全。

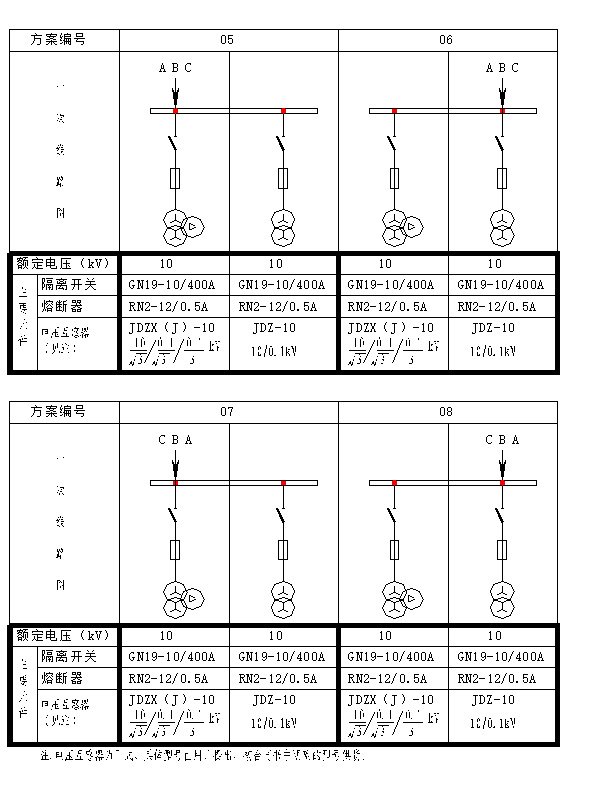

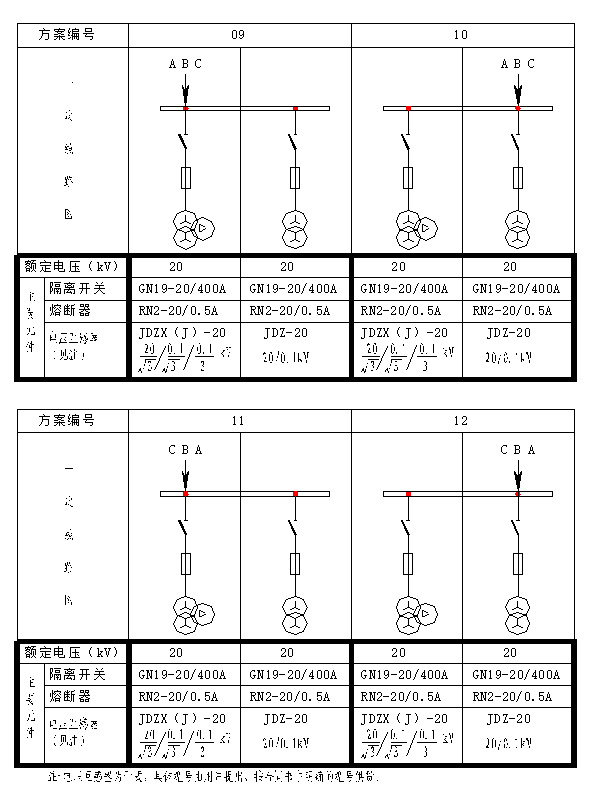

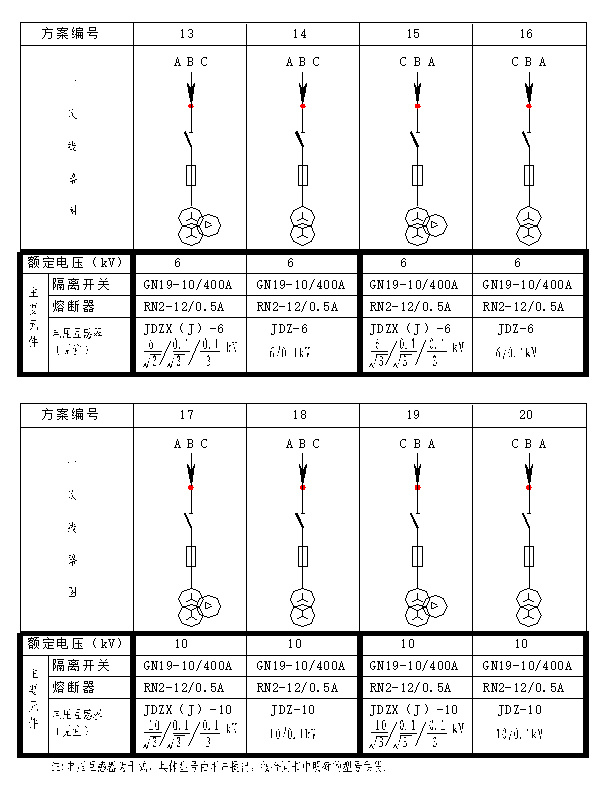

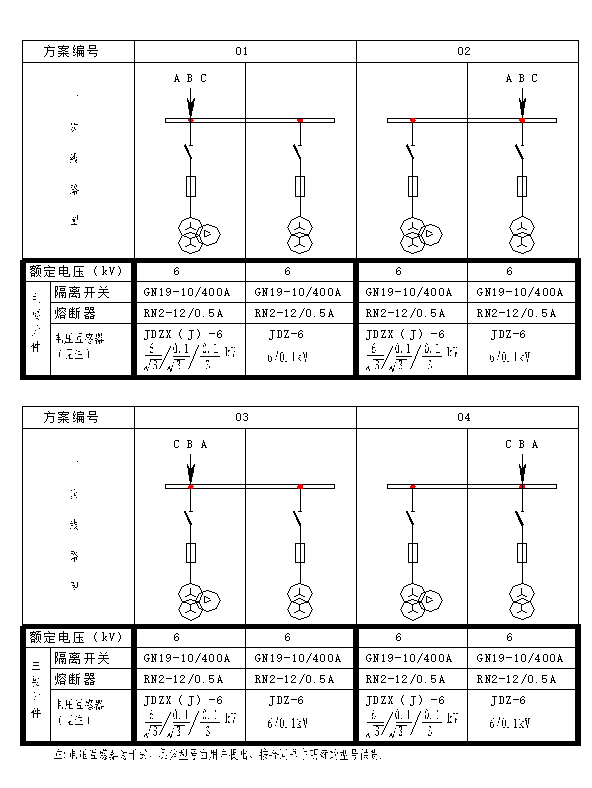

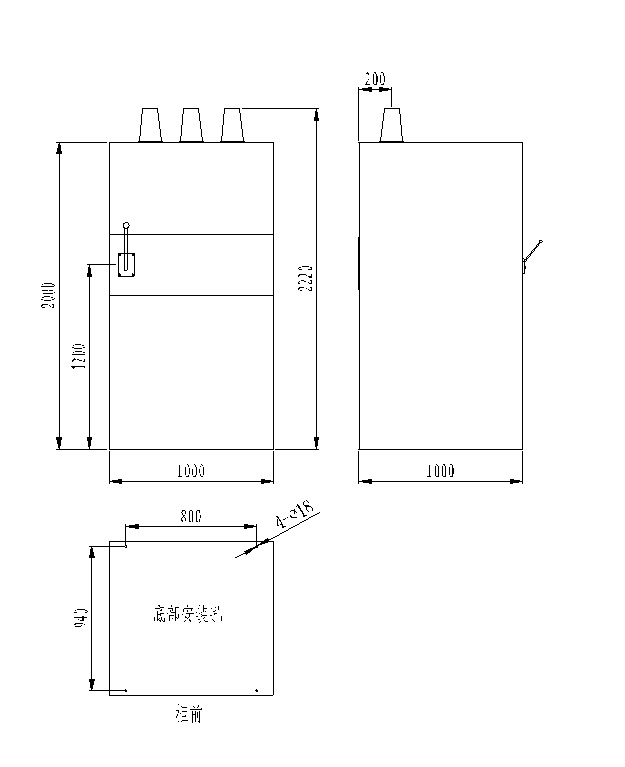

五、開關柜外形及安裝尺寸
